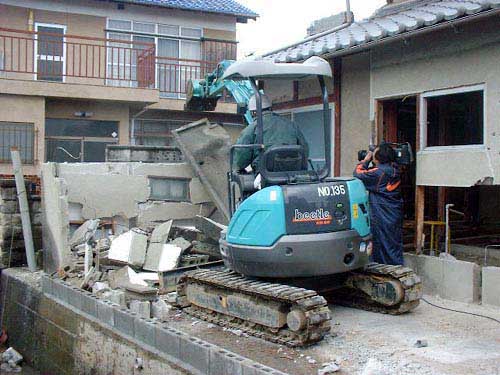

| 1. 解体(外)
|
|
2. 解体(内) |
 |
|
 |
| 既存の便所と物入れの解体です。 |
|

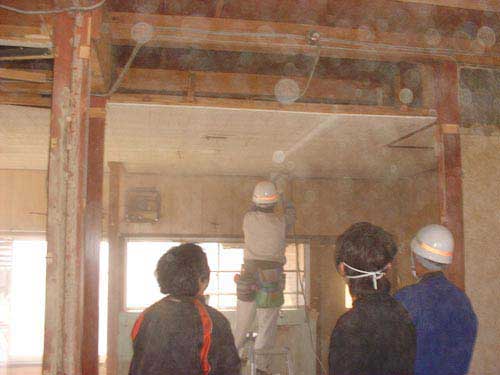

いよいよ住宅内部の解体工事です。 |
| 3. 下水 |
|
4. 配管 |
 |
|
 |

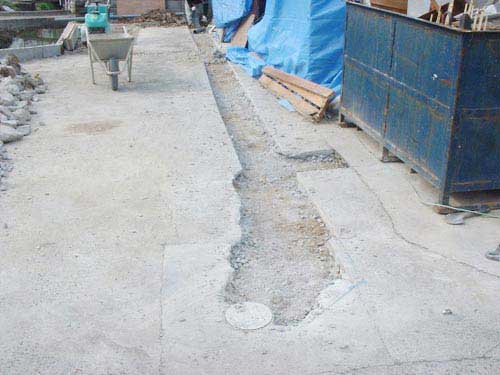

| 下水が整備されたので、今回設備配管全てを変更しています。白く(丸いふた)みえるのが、敷地内の最終ますです。ここまで、配水管をもってきて、道路の下水に放流することになります。配管を埋めるために、土間コンクリートを割りました。 |
|

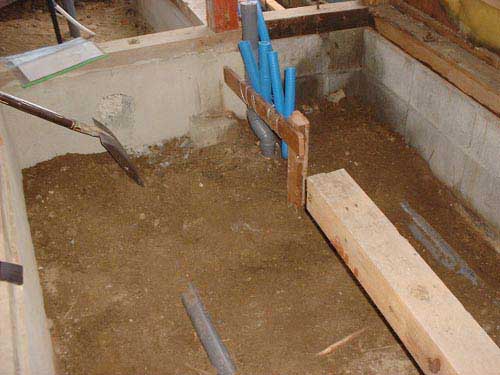

これは、電気温水器が設置される場所の配管下地工事です。改修後は、オール電化になります。 |
| 5. 撤去 |
|
6. 新設 |
 |
|
 |

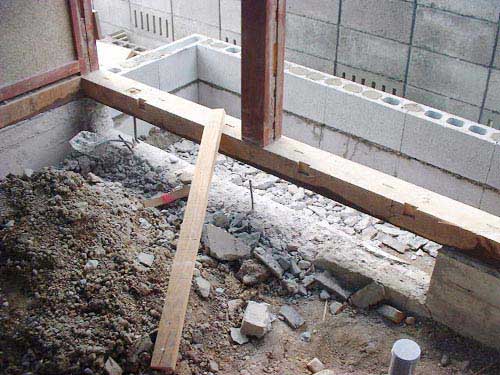

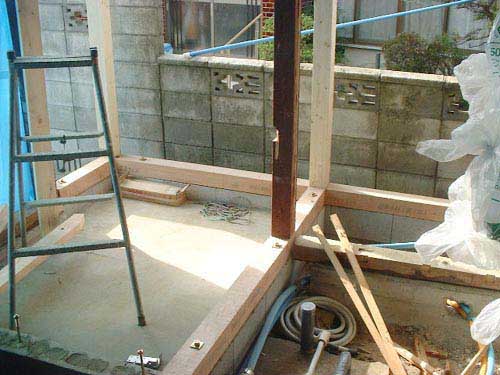

| 既存水廻りの基礎は、相当腐食していたので、一度こわしてから、新規に設置しています。 |
|
新設した基礎です。部分的にべた基礎にしています。 |
| 7. 材料 |
|
8. 骨組 |
 |
|
 |

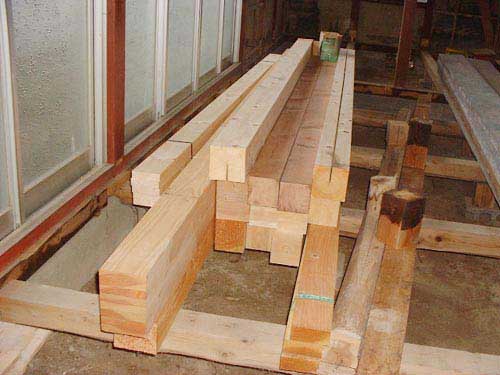

| 今回補強等に使う木材です。 |
|

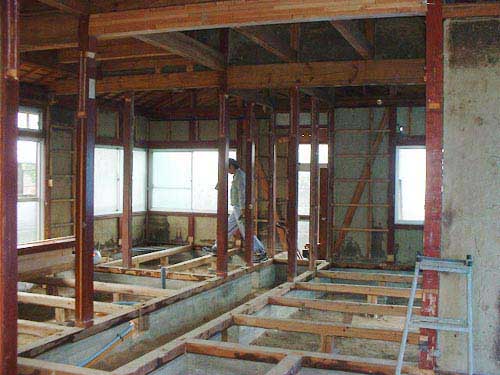

内部の土壁等を落として、骨組みだけになった空間です。 |
| 9. 補強 |
|
10. 補強 |
 |
|
 |

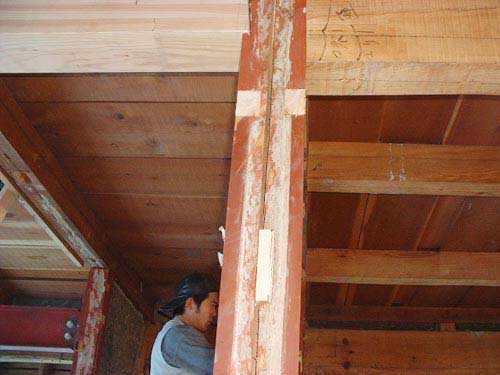

| 既存の柱の欠きこみ部分に、同じ柱の材料を加工してつめこんでいます。以前は、真壁つくりという伝統的工法であったため、結構柱に、ヌキなどの穴があいていました。 |
|

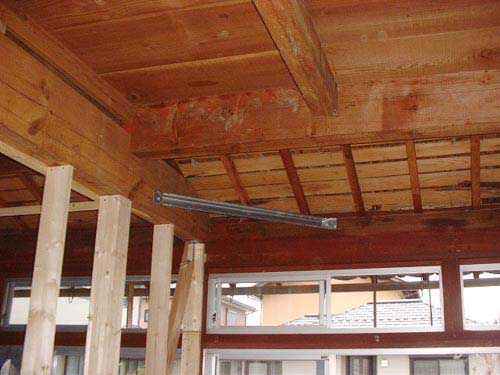

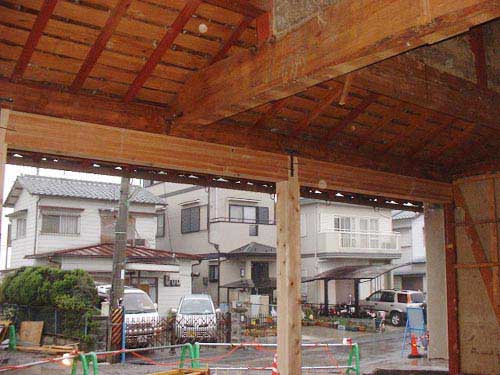

構造家と打合せをして、梁の下に、補強用の梁を設置して、既存の柱を、約90センチ移動しました。 |
| 11. 補強 |
|
12. 白蟻 |
 |
|
 |
| 木造の改修では、構造の補強が大事です。地震に対し、強くするために鉄製のななめ材(火打ち材)をいれています。筋交も 有効な箇所に設置しました。 |
|

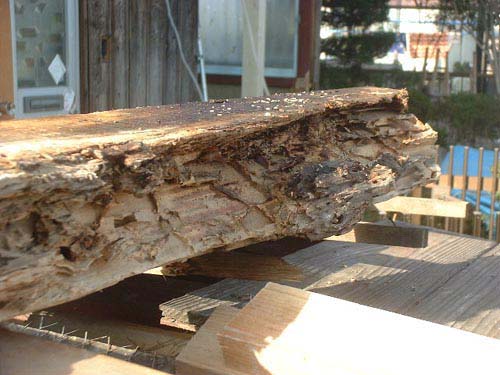

築30年経つと、水廻りの土台は、白蟻等にやられている場合がおおいです。ここまでになると、構造的な強度はゼロです。 |
| 13. 駆除 |
|
14. 駆除 |
 |
|
 |

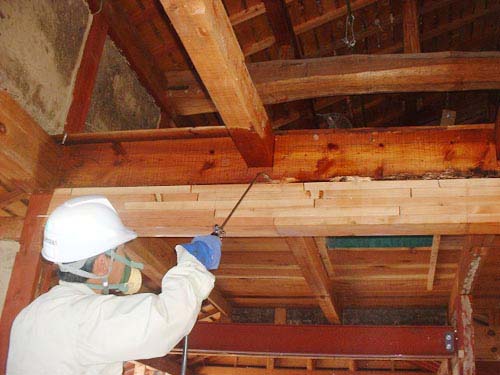

| 既存の梁にも、白蟻駆除をしています。梁の下にみえる新しい木材は、補強用の梁です。どうしても、間取りの変更で、既存の梁を撤去しなければならないときは、構造計算をしてから、変更します。 |
|
, 念には念を!!!!

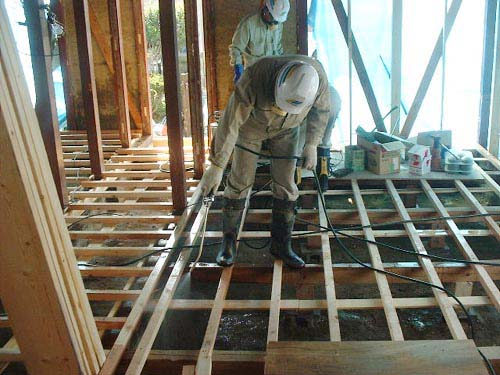

新設の床下地材ができたところで、白蟻駆除をしました。年に一度は、点検を!! |
| 15. 断熱 |
|
16. 断熱 |
 |
|
 |

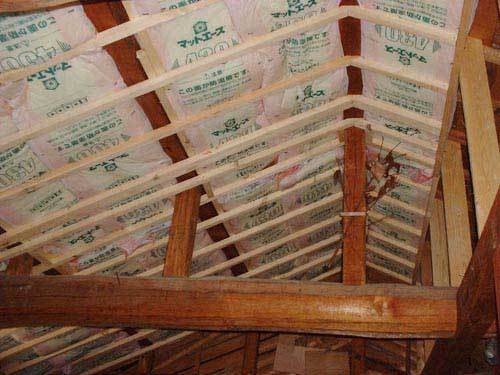

| 平屋の天井を撤去して、梁をむき出しにして空間を大きくしました。そのため、断熱材をしっかりといれています。 |
|

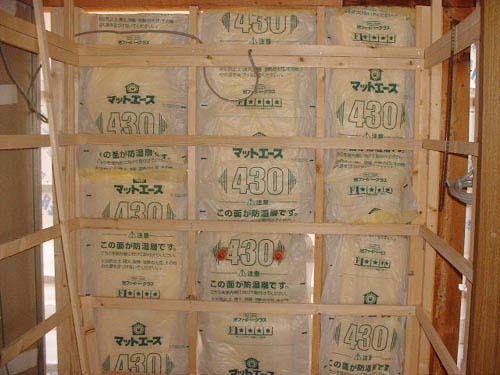

これは、壁の断熱材です。 |
| 17. 断熱 |
|
18. 開口 |
 |
|
 |

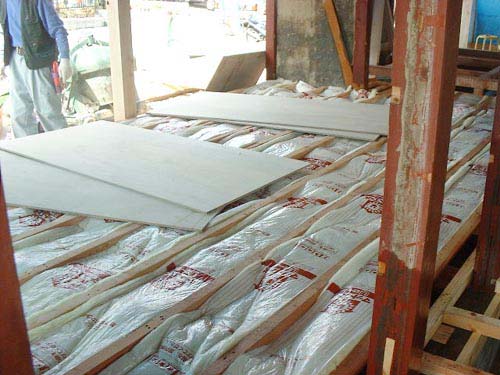

| これは、床の断熱材です。床暖房まではしていないので、床下からの温度変化に対抗できるように、十分に設置しています。 |
|

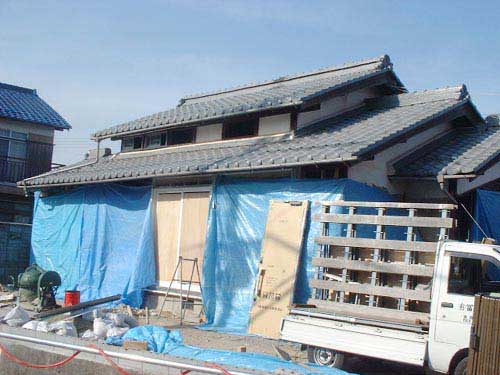

ブルーシートのところが、今回壁をとってウッドデッキとつながるところです。 |
| 19. 浴室 |
|
20. 配線 |
 |
|
 |

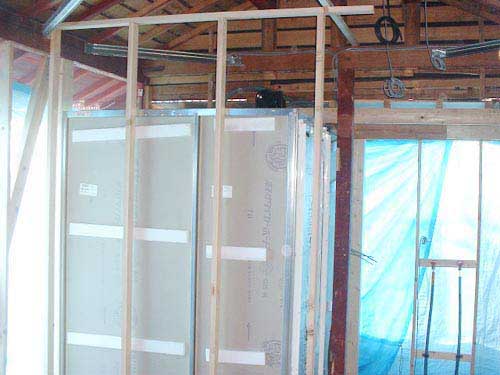

| 工期、コストを検討して、ユニットバスを設置しました。 |
|

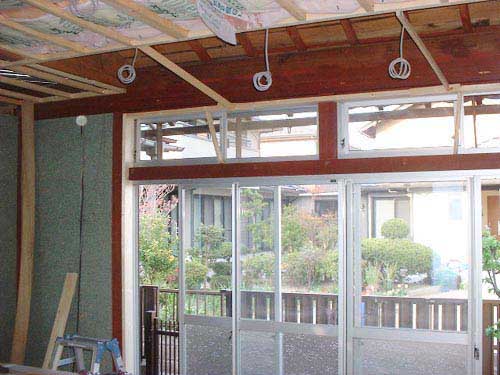

既存の和室を寝室に改修するところです。ぶらさがっているのが、照明器具の配線です。 |
| 21. 埋設 |
|
22. 打設 |
 |
|
 |

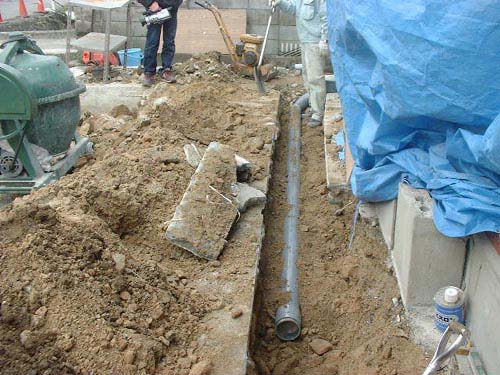

| 下水の配管設置工事です。 |
|
下水までの配管設置が完了した後で、コンクリートで土間を作り直しています。ここは、ウッドデッキの下です。 |
| 23. 配線 |
|
24. 造作 |
 |
|
 |

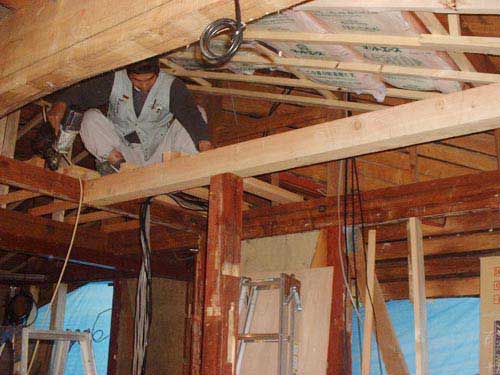

| 天井裏の電気配線工事です。 |
|
和室の建具枠をつくっているところです。 |
| 25. デッキ |
|
26. 収納階段 |
 |
|
 |

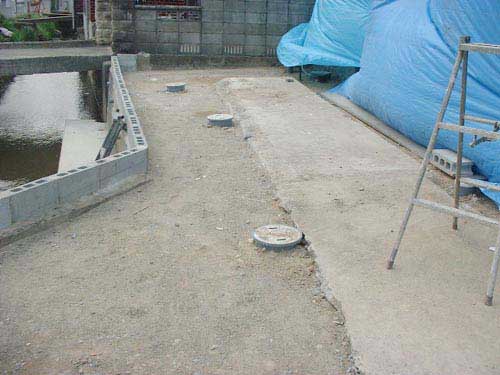

| 設備配管等が終わったので、土間に水勾配をつけて左官をしています。 |
|

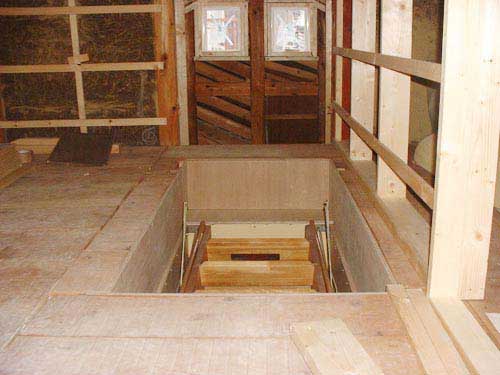

もともとあった、屋根裏の収納階段を位置をずらして設置しました。屋根裏の一部をロフト空間にしています。 |
| 27. ダクト |
|
28. 正面 |
 |
|
 |

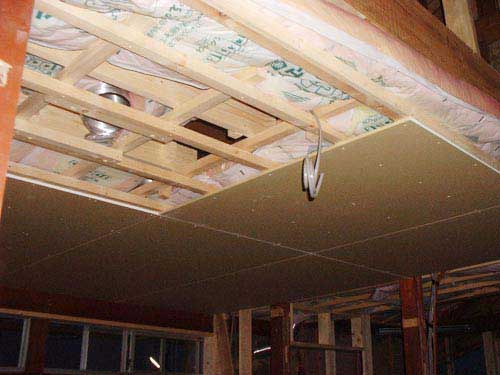

| キッチンの天井です。天井ふところにはいっているパイプは、レンジフードとつながります。 |
|

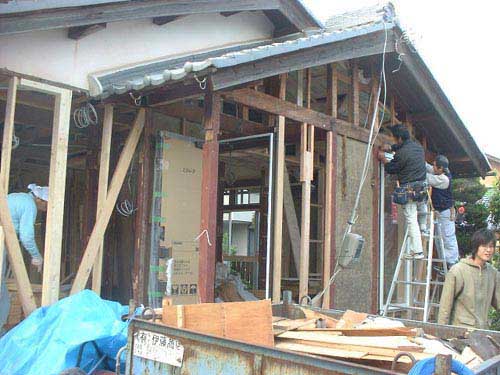

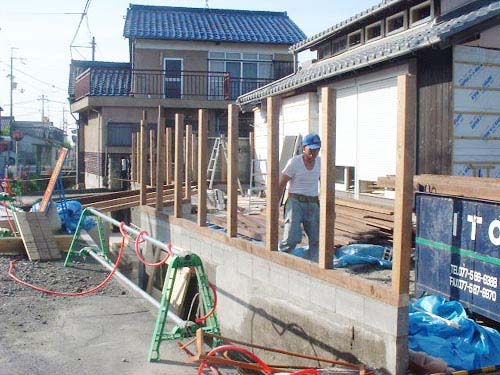

いよいよ正面壁を一度ばらしてから、劇的に変えるところです。 意匠的に一番重要なので、何度も現場でスケッチしました。 |
| 29. 防湿 |
|
30. 意匠 |
 |
|
 |

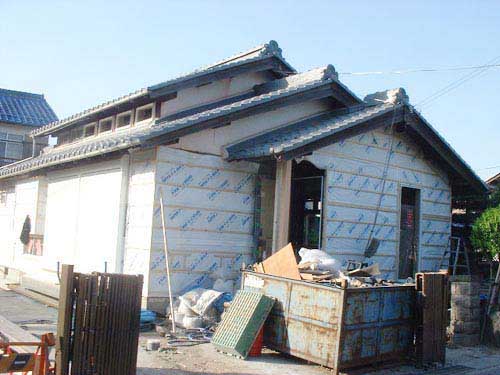

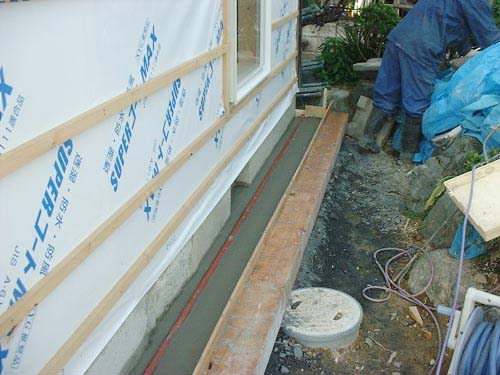

| 外壁を張る前に、防湿シートと断熱材をいれます。 |
|

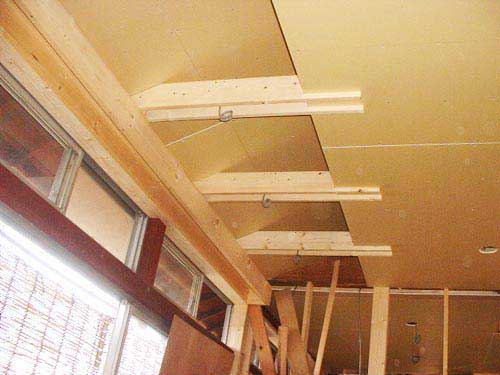

寝室の天井は、屋根の形をそのまま生かすことにしました。 |
| 31. 仕上 |
|
32. 大壁 |
 |
|
 |

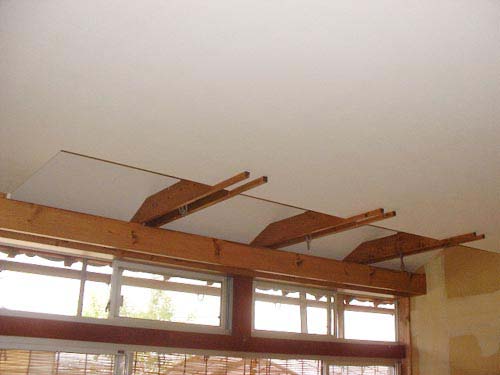

| 天井は、クロスで仕上げました。3本の木は、照明ボックスです。 |
|

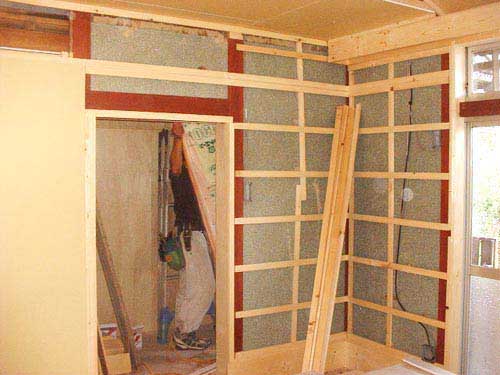

もともとの壁に下地をつけて大壁にしています。ここは、動く収納棚が設置するところです。 |
| 33. 設備 |
|
34. 補強 |
 |
|
 |

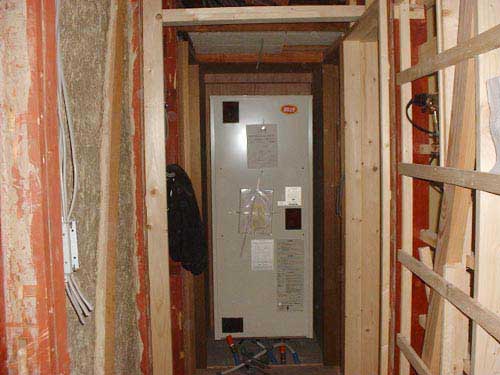

| 電気温水器です。(追い炊きフルオート仕様) 今回は、熱源として電気だけを使用しています。 |
|

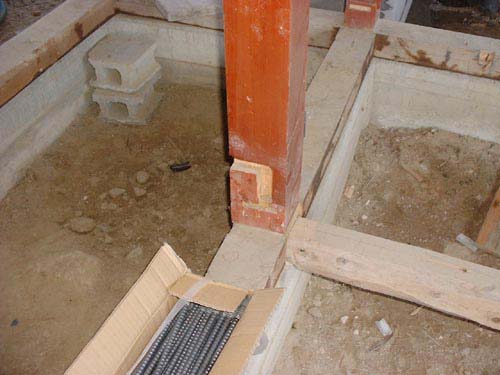

既存の柱の足元部分の欠きこみです。堅木をつめて補強します。 |
| 35. 認定 |
|
36. 造作 |
 |
|
 |

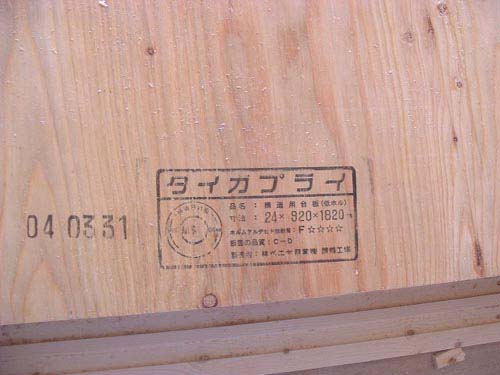

| シックハウスに対して、全ての建材が義務づけられたホルムアルデヒド対策の認定です。☆四つを使用しました。 |
|

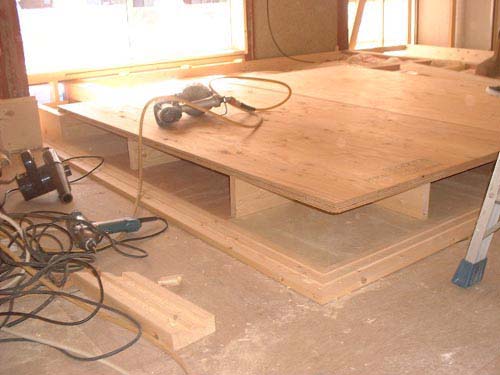

和室です。愛犬が畳にあがらないように、高さをあげました。畳下には、堀こたつと引き出しがあります。 |
| 37. 吹抜 |
|
38. 格子 |
 |
|
 |

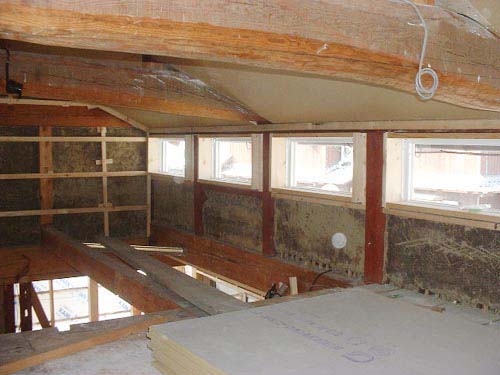

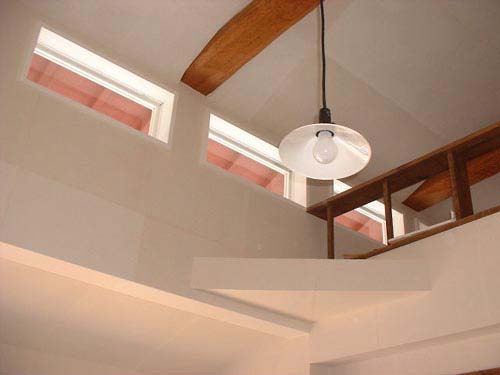

| 屋根裏収納の一部床を撤去して、吹き抜けにして、高窓をいれました。高窓からさす太陽は、実に気持ちいいものです。 |
|
正面に 動く木の格子をつけるための、レールを固定しました。白いサッシの部屋は家事室です。家事室から既存の庭を見ることができます。 |
| 39. ロフト |
|
40. 吹抜 |
 |
|
 |

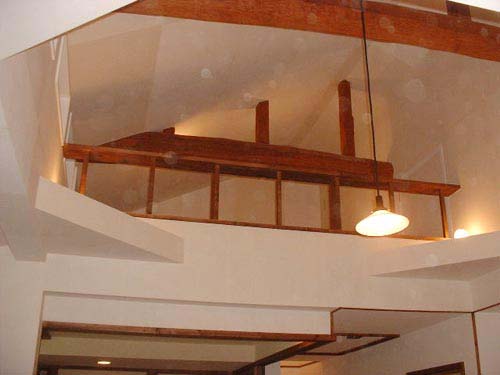

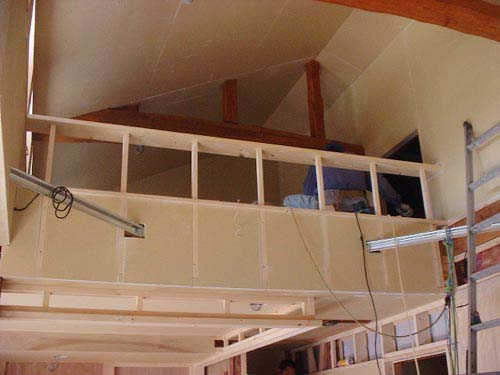

| ロフトの手摺です。構造的にしっかりと梁に固定しています。ななめ材(ひうち)は、構造的に重要です。 |
|
補強したななめ材は、照明ボックスとしました。壁仕上げは、木曾アルテック社さんの和紙です。
和紙は、吸湿性とにおいもとってくれるので、ペットのいる住宅にはいいですよ。犬がひっかいても、補修が簡単です。 |
| 41. 庇 |
|
42. 手摺 |
 |
|
 |

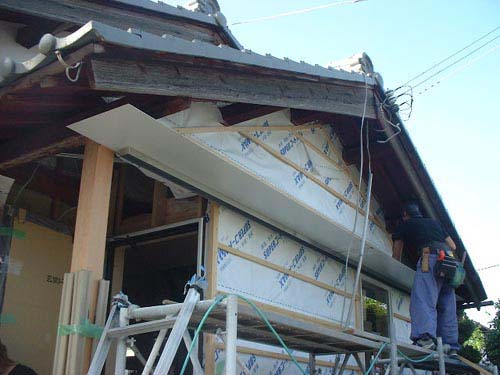

| 正面にステンレスの庇を設置しています。庇の下に、格子を動かすためのレールがはいるボックスがついています。 |
|
ウッドデッキの下地です。白くみえる壁は、雨戸シャッターです。(閉鎖状態) |
| 43. 調整 |
|
44. 家具 |
 |
|
 |

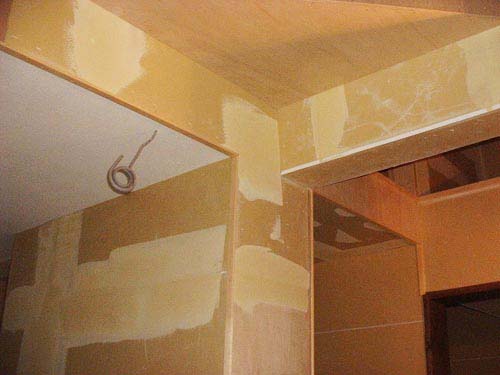

| 壁仕上げの下地調整です。下地をなめらか(パテ処理)にして、和紙をはりこみました。 |
|

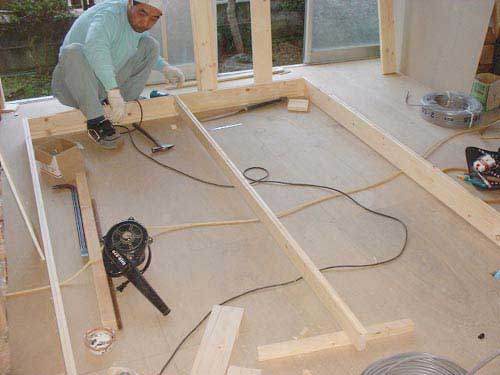

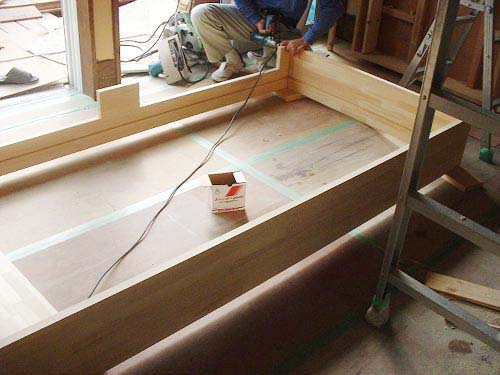

寝室に入れる畳ベッドを、作っているところです。 |
| 45. 点検口 |
|
46. 家具 |
 |
|
 |

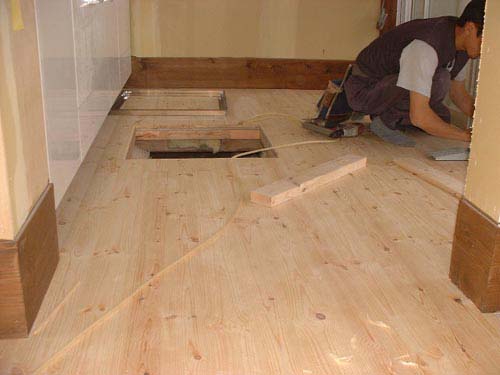

| 台所の床下には、水道などの配管がたくさんあるので、 メンテナンスがいつでもできるように、床下点検口をつけました。
|
|

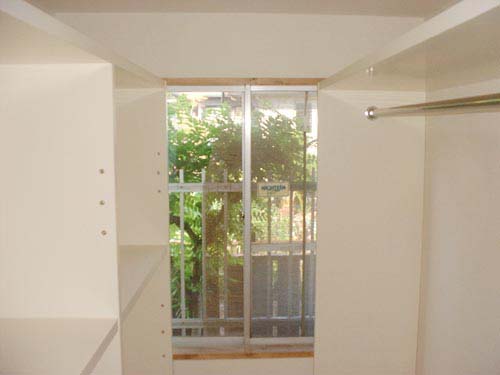

寝室につながる既存の納戸を、動く収納にしました。窓は、既存のままです。
|
| 47. 搬入 |
|
48. 窓 |
 |
|
 |

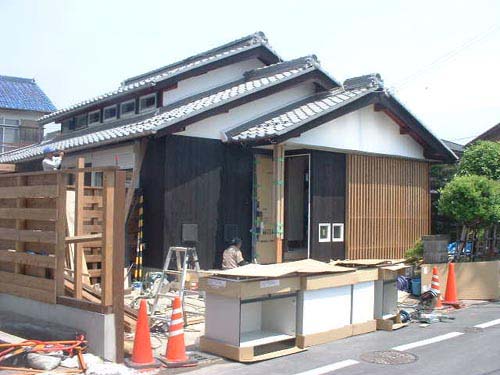

| 建物の外壁ができたころに、やっとシステムキッチンの搬入です。工期が短いので、納品に時間がかかるものは、最後にf搬入することになりますね。 |
|
高窓から、やさしい光が差し込んできます。 |
| 49. キッチン |
|
50. 和紙 |
 |
|
|

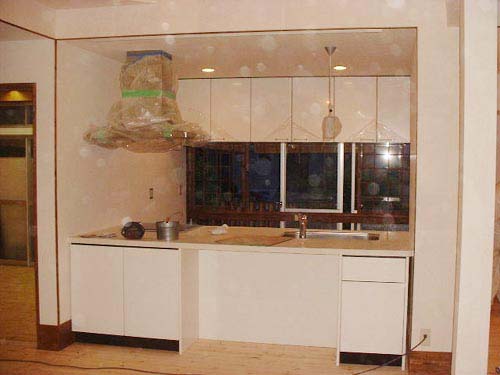

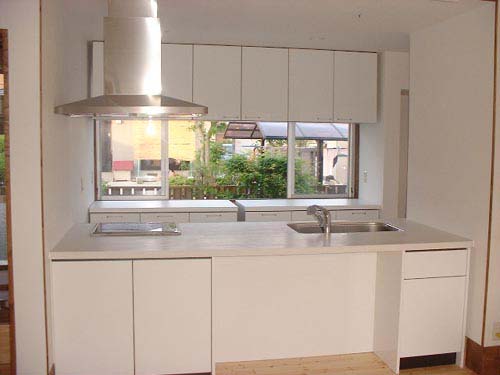

| キッチンが据えられました。 へこんだところに伸縮するテーブルを格納しようと、見た瞬間に決めてしまいました。 |
|
屋根裏収納だった場所の一部を、和紙で仕上げたロフトにしました。 木曾アルテック社の製品です。 |
| 51. キッチン |
|
52. スロープ |
 |
|
 |
| キッチンの窓は、既存の掃き出し窓のままです。収納家具は、キャスターを設置してありますので、動かすことが可能です。まどに、枠をいれてやぶれないワーロン紙でつくった障子をはめ込みます。 |
|

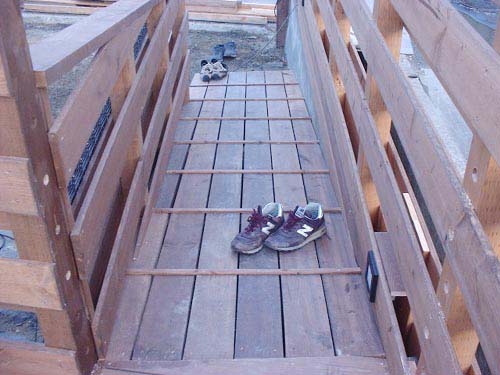

ウッドデッキから、グリ(愛犬)が車いすのまま散歩にでれるように、スロープを
つくりました。部分的にすべり止めをつけています。 |
| .53. 庭 |
|
54. 門 |
 |
|
 |

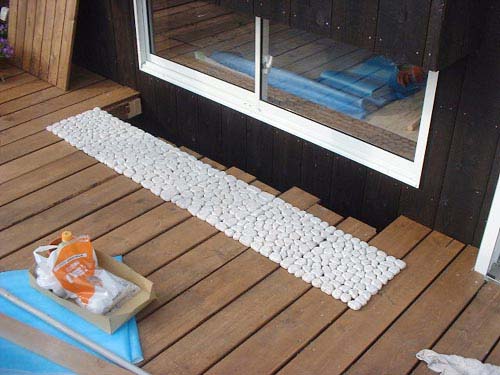

| 和室の地窓から、玉石敷きの小さな庭が見れるように、しました。たまたまホームセンターで見つけた、ネットばりの玉石を利用しました。 |
|

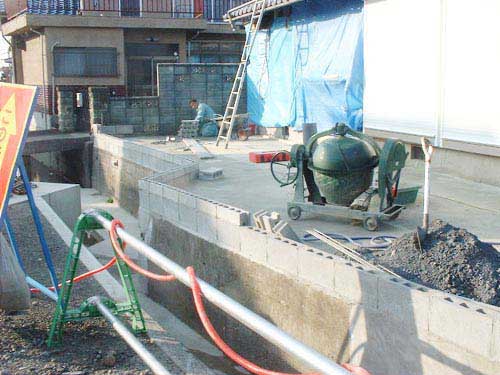

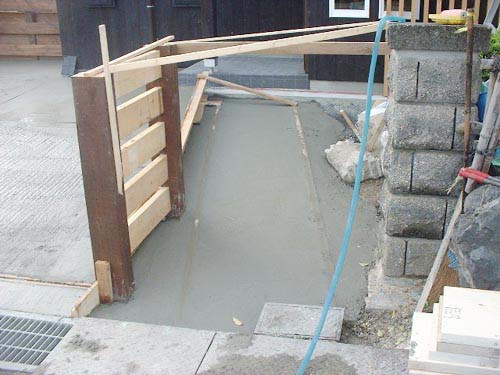

アプローチは、ゆったりとしたスロープにしています。 ポストも全て、木製の手作りです。 |
| 55. 完成前 |
|
56. スタッフ |
 |
|
 |

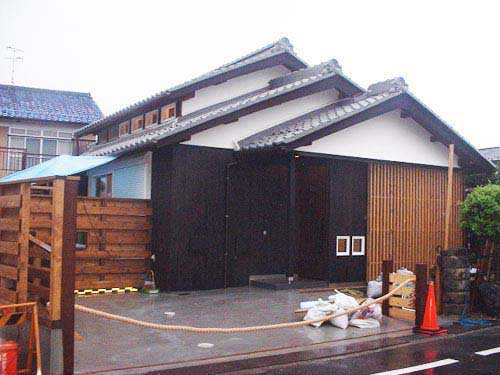

| 雨がふって周囲のほこりがとれ、少しきれいになりましたが、玄関前の四角窓が白いので気になり、後で黒くしました。ガレージ前のロープは、ヨットでつかうロープです。 |
|
みなさまのおかげです。ごくろうさまでした。多くのスタッフに支えられて、完成しました。ありがとうございました。 |
